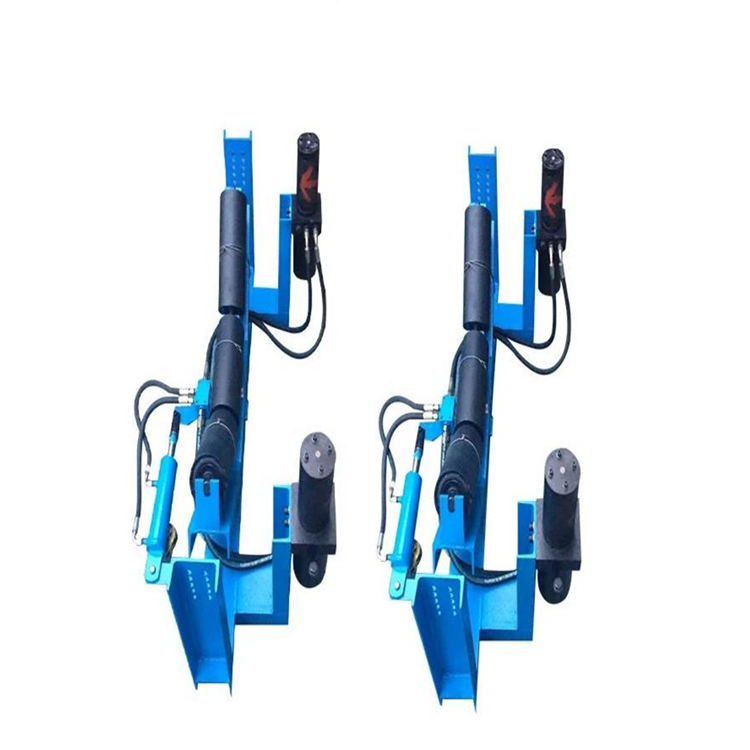

供应 输送机皮带纠偏装置 无源液压自动调节

煤矿输送带自动液压纠偏装置自动对中找平全自动液压皮带纠偏装置

1、带式输送液压调偏装置，无源液压自动纠偏装置，带宽650-2400mm纠偏器，小型输送机皮带纠偏器适用各类带式输送机：

1、适用平巷高带速、大运量、长距离的带式输送机。

2、适用上运、下运、高强度、环境恶劣的带式输送机。

3、适用由于巷道受地质应力变形高低起伏的带式输送机。

4、适用单向运输的带式输送机。

当皮带跑偏时皮带与驱动轮接触产生动力，从而带动油泵加压通过油路传送给阀体后进入油缸，使油缸活塞杆伸缩，带动调偏托辊架来修正皮带。此时调偏托辊架的运动方向与皮带形成一定的角度，调偏托辊与正在跑偏的皮带产生摩擦，使皮带保持居中运行，从而达到自动修正皮带跑偏的目的。

全自动液压调偏器在液力的作用下，自动调整，工作性能可靠。可双向调偏修正皮带。全自动液压皮带调偏装置无需日常维护，可在场地安装使用，不怕水、尘、物料且对皮带无损伤。

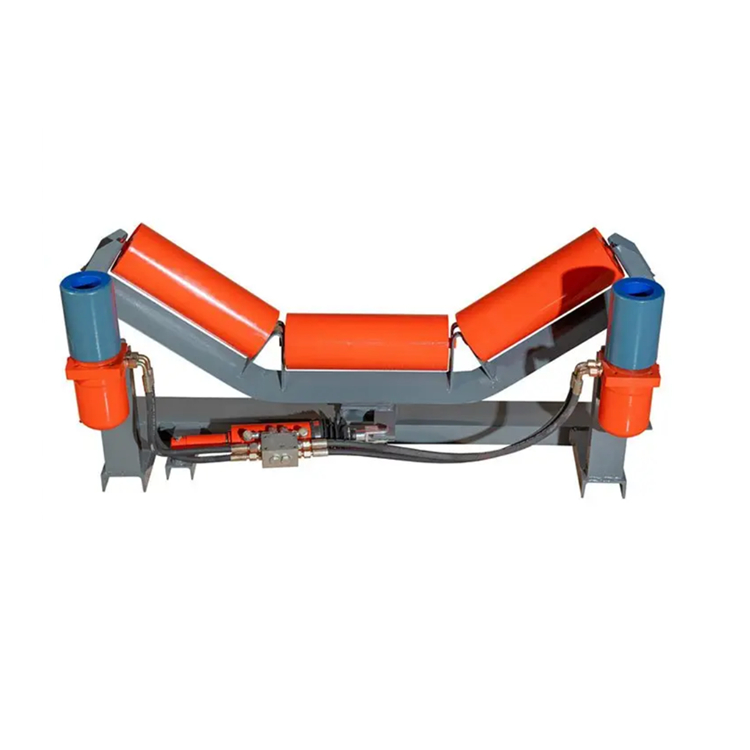

无源液压自动纠偏装置,包括托辊支架,托辊,纠偏支架,下支架,纠偏轮,油泵,复合油缸,油管,摇臂,旋转轴,所述托辊安装在托辊支架上,纠偏支架安装在托辊支架两端侧面,所述纠偏轮采用圆柱形结构,其转轴与油泵的动力输入轴相连,纠偏轮与油泵安装在纠偏支架上,所述油管一端连接在油泵上,一端连接在复合油缸上,所述摇臂设置在复合油缸内,一端与复合油缸内的活塞杆连接,一端与旋转轴连接,所述旋转轴通过轴承安装在复合油缸内,所述复合油缸固定在下支架中部,所述托辊支架通过轴承安装在旋转轴上;本实用新型结构简单,体积小巧,运行平稳,无噪音,使用寿命长,纠偏能力强,纠偏速度快.山东美奂
