供应泰克P6243低压单端有源探头
价格： 电议 元卖家: 赵徐
咨询：
供货商：东莞市佳华仪器设备有限公司电 话：17623237528
传 真：
邮 箱：1005691750@qq.com
地 址：广东省东莞市塘厦镇盈峰国际B座2单元
- 产品特性

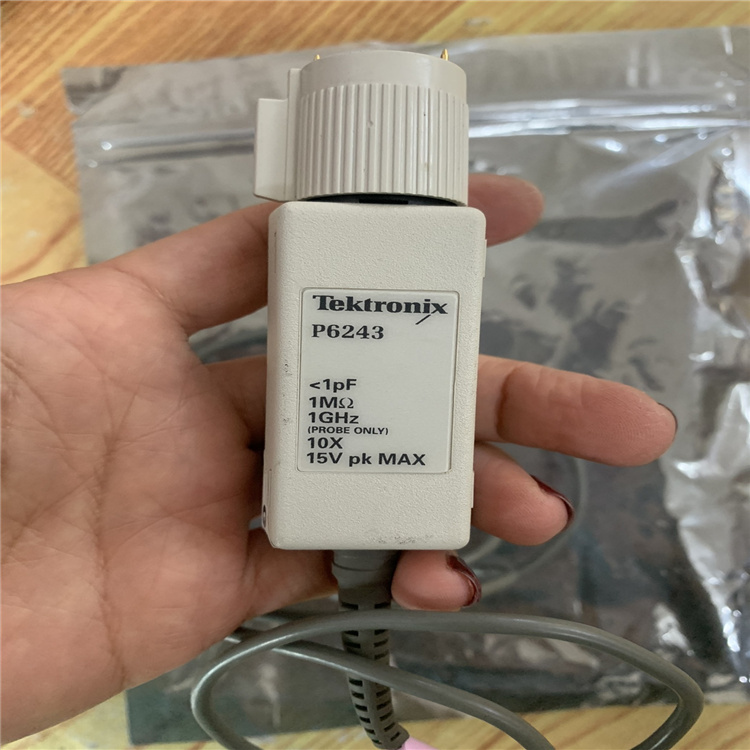

美国泰克Tektronix P6243低压单端有源探头
P6245
≥1.5 GHz带宽(典型，探针专用)
≤1pf输入电容
1 MΩ输入电阻
直接访问SMDs小至0.5 mm间距
测量CMOS, BiCMOS, ECL, GaAs和TTL逻辑
P6243
1ghz带宽(探针)
≤1pf输入电容
1 MΩ输入电阻
直接访问SMDs小至0.5 mm间距
测量CMOS, BiCMOS, ECL, GaAs和TTL逻辑
低质量探测头/电缆
TEKPROBE™BNC接口不需要额外的电源或电缆
应用程序
高速数字系统设计
组件设计/描述
制造工程与测试
教育研究
用于TEKPROBE BNC接口的P6245和P6243主动探针
P6245
P6245有源FET探头通过解决三个传统问题实现高速信号采集:
DUT加载较低(≤1pf /1 MΩ探头加载)
直接和方便地访问smd
访问DUT信号和范围带宽TDS600/700/3000/5000/6000/7000*1和CSA7000范围高达1ghz带宽
P6245和P6243 Active探头提供了当今数字系统设计所需的电气和机械性能。当与TEKPROBE BNC示波器一起使用时，不需要额外的电源或电缆。P6245和P6243都实现了高速信号采集和低电路负载，这是解决当今设计师面临的问题所需要的。
小巧的探针头和多功能附件允许直接连接到被测设备。
P6245和P6243主动探头在探头端为TDS500/600/700提供范围带宽;P6243在探针端为TDS3000系列范围提供高达1ghz带宽的范围带宽。
*1一些TDS6000或TDS7000示波器需要TCA-BNC适配器。
P6243
P6243有源FET探头是500 MHz示波器的高性能探测解决方案。P6243的探头带宽只有1 GHz，与泰克全线500 MHz示波器一起使用时，将提供500 MHz的系统带宽。此外，P6243由TEKPROBE BNC接口供电，当与TEKPROBE BNC示波器一起使用时，无需额外的电源和电缆。
与无源探头更高的电容负载相比，P6243在表面贴装设备上提供了优越的信号采集。P6243具有≤1pf的电容负载，允许它测量高速信号而不影响信号或被测设备。此外，所包含的附件和适配器允许轻松地连接到smd。
P6243低压单端有源探头美国泰克Tektronix现货
基本参数：
|
型号 |
电缆长度 |
衰减 |
带宽 |
上升时间 |
输入电容 |
输入电阻 |
动态范围 |
DC偏移范围 |
接口 |
|
P6205 |
1.50m |
10X |
750MHz |
无 |
2pF |
1MΩ |
±10V |
无 |
TEKPROBE BNC |
|
P6209 |
1.37m |
5X |
4.0GHz |
<120ps |
1pF |
20kΩ |
±2V |
±5V |
TEKPROBE SMA |
|
P6241 |
1.30m |
10X |
4.0GHz |
<120ps |
±0.8pF |
40kΩ |
±4V |
±10V |
TEKPROBE BNC |
|
P6243 |
1.30m |
10X |
1.0GHz |
<350ps |
1pF |
1MΩ |
±8V |
无 |
TEKPROBE BNC |
|
P6245 |
1.30m |
10X |
1.5GHz |
<250ps |
1pF |
1MΩ |
±8V |
±10V |
TEKPROBE BNC |
|
P6249 |
1.40m |
5X |
4.0GHz |
<120ps |
1pF |
20kΩ |
±2V |
±5V |
TEKPROBE BNC |
|
P7225 |
1.30m |
10X |
2.5GHz |
<140ps |
±0.8pF |
40kΩ |
±4V |
±10V |
TekConnect |
|
P7240 |
1.40m |
5X |
4.0GHz |
<120ps |
1pF |
20kΩ |
±52V |
±5V |
TekConnect |
|
P7260 |
1.12m |
5X/25X |
6.0GHz |
<75ps(5X) |
0.5pF |
20kΩ |
±0.75/±3V |
±5V |
TekConn |
备注：
选用二手测量仪器的优势是：
1、 与新购仪器几个月的供货期相比，购买二手仪器的供货期要短的多。在时间就是市场的今天，优势无疑是最为明显的。
2、 二手仪器的价格便宜，基本为新购仪器价格的20%～50%。在电子技术迅速发展的今天，仪器的更新也在加快，投资越少则风险越小。
3、为了让您放心地使用我们提供的二手仪器，我们销售的二手仪器可以做到：保修3个月至一年不等。
4、可以根据您的要求，将仪器送至计量测试单位进行检测和校准。
5、本公司所有的仪器在出货前，都通过工程师严格的测试，测试合格后才发货给客户。
