STRONG>产品概述：
ZMAP型单座气动薄膜单座调节阀PN16～PN63由气动薄膜执行机构和调节阀两大部分组成，它与气动调节器，减压阀及其他仪表配合使用，达到控制管道内的温度、压力、液位、流量等工艺参数。单座调节阀具有易密封，泄漏量小的优点，但平衡力较大，故工作压差不宜过高。双座调节阀具有流量系数大，不平衡力较小的特点，因而使用广泛。

产品性能参数：

ZMAP型单座气动薄膜单座调节阀PN16～PN63性能参数

DN/mm	PN	环境温度/℃	固有流量特性	气源{zd0}压力/MPa
25～300	16, 40, 63	-30～60	直线、等百分比	0.25



DN mm	流通能力 C		行程mm	配用执行 器型号	灰铸铁阀			铸钢和铸不锈钢阀
	单座	双座			PN	工作压力 Mpa	介质温度 ℃	PN	工作压力Mpa	介质温度℃
25	8	10	16	ZMA-2	16	16	≤200	40	40	≤250
32	12	16						63	63	（普通上阀盖）
40	20	25	25	ZMA-3						≤450
50	32	40								（带散热片上阀盖）
65	50	63	40	ZMA-4
80	80	100
100	120	160
125	200	250	60	ZMA-5
150	280	400
200	450	630
250		1000	100	ZMA-6
300		1600

产品外形及结构尺寸：

ZMAP-16型单座气动薄膜单座调节阀外形及结构尺寸(mm)

DN	D	D1	D2	f	b	z×Φd	t	L
25	115	85	65	2	16	4×Φ14	4	185
32	135	100	78	2	18	4×Φ18	5	200
40	145	110	85	3	18	4×Φ18	5	220
50	160	125	100	3	20	4×Φ18	5	250
65	180	145	120	3	20	4×Φ18	5	275
80	195	160	135	3	22	8×Φ18	5	305
100	215	180	155	3	24	8×Φ18	5	350
125	245	210	185	3	26	8×Φ18	5	410
150	280	240	210	3	28	8×Φ23	5	450
200	335	295	265	3	30	12×Φ23	5	550
250	405	355	320	3	32	12×Φ25	5	640
300	460	410	375	4	34	12×Φ25	5	720

ZMAP-40型单座气动薄膜单座调节阀外形及结构尺寸（mm）

DN	L	D	D1	D2	f	D3	f1	b	z×Φd	H2	H1	H1ˊ
25	190	115	85	65	2	58	4	16	4×Φ14	117	570	676
32	210	135	100	78	2	66	4	18	4×Φ18	120	573	679
40	230	145	110	85	3	76	4	18	4×Φ18	139	645	751
50	255	160	125	100	3	88	4	20	4×Φ18	144	650	756
65	285	180	145	120	3	110	4	22	8×Φ18	188	821	976
80	310	195	160	135	3	121	4	22	8×Φ18	208	831	986
100	355	230	190	160	3	150	4.5	24	8×Φ23	220	843	998
125	425	270	220	188	3	176	4.5	28	8×Φ25	268	1045	1228
150	460	300	250	218	3	204	4.5	30	8×Φ25	278	1055	1238
200	560	375	320	282	3	260	4.5	38	12×Φ30	320	1097	1280
250	655	445	385	345	3	313	4.5	42	12×Φ34	435	1526	1703
300	735	510	450	408	4	364	4.5	46	16×Φ34	465	1544	1721

ZMAP-63型单座气动薄膜单座调节阀外形及结构尺寸（mm）

DN	L	D	D1	D2	f	D3	f1	b	z×Φd	H2	H1	H1ˊ
25	205	135	100	78	2	58	4	22	4×Φ18	117	570	676
32	220	150	110	82	2	66	4	24	4×Φ23	120	573	679
40	240	165	125	95	2	76	4	24	4×Φ23	139	645	751
50	265	175	135	105	3	88	4	26	4×Φ23	144	650	756
65	295	200	160	130	3	110	4	28	8×Φ23	188	821	976
80	325	210	170	140	3	121	4	30	8×Φ23	208	831	986
100	370	250	200	168	3	150	4.5	32	8×Φ23	220	843	998
125	440	295	240	202	3	176	4.5	36	8×Φ25	268	1045	1228
150	475	340	280	240	3	204	4.5	38	8×Φ34	278	1055	1238
200	570	405	345	300	3	260	4.5	44	12×Φ34	320	1097	1280
250	670	470	400	325	3	313	4.5	48	12×Φ41	435	1526	1703
300	750	530	460	412	4	364	4.5	54	16×Φ41	465	1544	1721

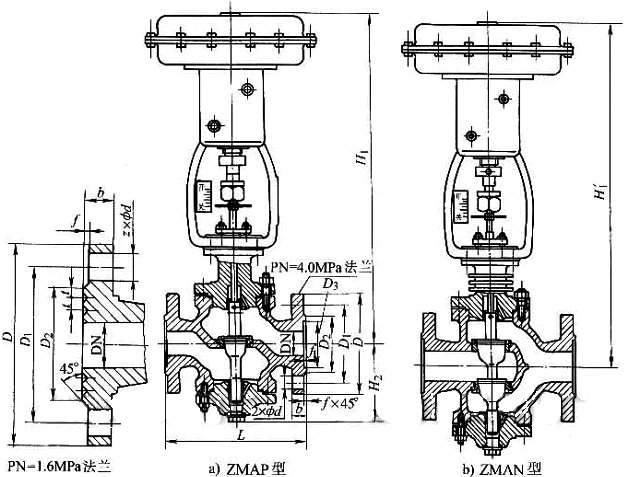

产品外形尺寸图：


注：本公司是上海专业阀门生产厂家，生产的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,安全阀,节流阀,水力控制阀等,其中调节阀分为:电动调节阀,气动调节阀,手动调节阀,流量调节阀,温度调节阀,风量调节阀压力调节阀,自力式调节阀等,工程师皆有数十年专业经验,欢迎您来电洽谈业务！

ZMAP型单座气动薄膜单座调节阀PN16～PN63
新闻资讯：
调节阀的型号编制方法
调节阀的型号编制方法调节阀的型号应表示出调节阀执行器大类，执行机构形式、执行机构特征、阀结构形式、公称压力、作用方式等要素。调节阀型号的标准化对调节阀的设计、选用、经销等提供了方便。调节阀型号由七个单元组成：
含义如下：
l-执行器大类。字母Z代表执行器。
2-执行机构形式。用大写汉语拼音字母表示
结构形式----------------------------------代号气动薄膜执行机构---------------------------M气动薄膜多弹簧执行机构---------------------H气动深波纹执行机构-------------------------N气动活塞执行机构---------------------------S气动长行程执行机构-------------------------SL电动执行机构（可逆电机式直行程）-----------AZ电动执行机构（可逆电机式角行程）-----------AJ电动执行机构（DDZ-Ⅱ型系列、直行程）-------KZ电动执行机构（DDZ-Ⅱ型系列、角行程）-------KJ电动执行机构（多转型）---------------------FD
3-执行机构特征。用大写英文字母表示
执行机构特征--------------------代号正作用--------------------------A反作用--------------------------B
4-阀结构形式。用大写英文字母表示
阀结构形式----------------------代号单座阀--------------------------P单座阀（精小型）----------------JP双座阀--------------------------N套筒阀--------------------------M套筒阀（精小型）----------------JM偏心旋转阀----------------------Z角型阀--------------------------S蝶阀----------------------------W球阀----------------------------OV形开口球阀---------------------V隔膜阀--------------------------T阀体分离阀----------------------U三通阀（分流）------------------X三通阀（合流）------------------Q高压差阀------------------------K食品阀--------------------------F
5-公称压力。压力值用阿拉伯数字表示，单位为MPa。
6-作用方式。用大写英文字母表示
作用方式---------------------------代号气开（电开）-----------------------K气关（电关）-----------------------B
7-变形产品。用大写汉语拼音字母表示
变形产品--------------------------代号高温型----------------------------G低温型----------------------------D波纹管密封型----------------------W
