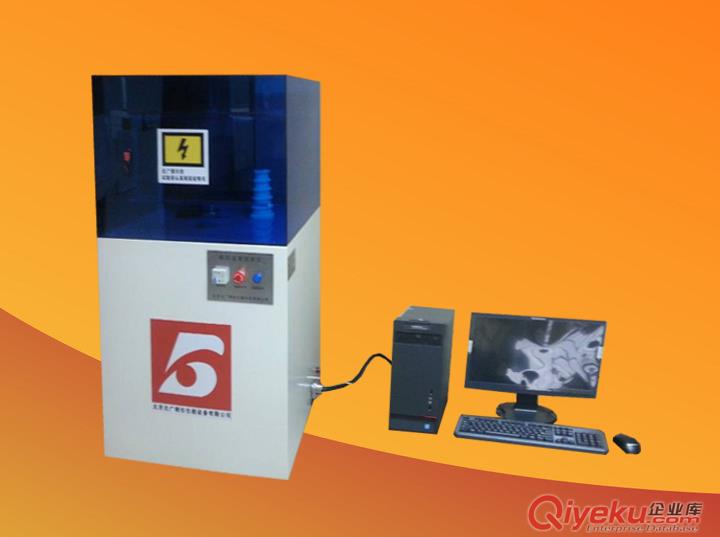

BDJC-50KV耐电压击穿强度试验仪

耐电击穿强度仪主要使用范围：

固体绝缘材料如：塑料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等介质在工频电压或直流电压下击穿强度和耐电压时间的测试。本仪器由电脑控制，是我公司自主研发的全新第二代介电击穿检测仪器，本仪器由数字集成电路系统与软件控制系统两大部分构成，使升压速率真正做到匀速、准确，并能够准确测出漏电电流的数据。可实时绘制试验曲线，显示试验数据，判断准确，并可保存，分析，打印试验数据。本系统能够自动判别试样击穿并采集击穿电压数据及泄露电流，同时能够在击穿的瞬间电压迅速降低自动归零。软件系统操作方便，性能稳定。

耐电击穿强度仪满足标准：

1、GB1408.1-2006《绝缘材料电气强度试验方法》

2、GB1408.2-2006《绝缘材料电气强度试验方法

        第2部分：对应用直流电压试验的附加要求》

3、GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》

4、ASTM D149《固体电绝缘材料工业电源频率下的介电击穿电压和介电强度的试验方法》

耐电击穿强度仪产品特点：

1、运行于WIN  XP/WIN7/WIN8系统下的独立安装软件，界面友好，操作简单

2、实验显示曲线，数据自动储存，自动查找

3、多种用途可以进行交、直流试验试验准确、可靠、安全

4、计算机控制试验过程，自动判断停止，自动复位

5、超压、过流、短路、漏电、误操作等多种保护

耐电击穿强度仪技术要求：

01、输入电压： 交流220 V

02、输出电压： 交流 0--50 KV

                  直流0—70 KV

03、电器容量： 5KVA

04、高压分级： 0--5KV； 0-10KV；0-20KV

05、升压速率： 100V/S  200V/S  500V/S  1000V/S 2500V/S 3000V/S

06、试验方式：

           直流试验：1、击穿试验 2、梯度升压  3、耐压试验

           交流试验：1、击穿试验  2、梯度升压  3、耐压试验

07、击穿判停方式：1、电压判停 2、电流判停

08、电压试验精度： ≤ 1％

09、电极规格： ￠25mm 两个   ￠75mm一个

10、主机尺寸：长宽高-800*700*1600（MM）

11、操作台尺寸：长宽高-800*700*650（MM）

12、防护罩材质：有机玻璃

13、设备重量：约100KG

耐电击穿强度仪安全说明：

1、设备要安装单独的保护地线，主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。

2、直流试验放电报警功能:在设备做完直流试验时,当开启试验门时设备会自动报警,直至使用设备上的放电装置放电后报警会自动取消.(注：因为直流试验后不放电会危险到人身安全,

不能直接拿取电极,起到提醒使用人员放电以免造成人身伤害)。

3、增配试验手动放电装置，随主机为一体化，当直流试验过程中突然断电，可采用手动放电进行放电，保证试验人员的人身安全。

4、该试验设备的电路设有多项保护措施，主要有：过流保护、失压保护、漏电保护、短路保护、直流试验放电保护等。

耐电击穿强度仪试验方法：
1、绝缘试样空气中击穿或耐压试验
2、绝缘试样浸油中击穿或耐压试验
3、绝缘试样空气中阶梯击穿或耐压试验
4、绝缘试样浸油中阶梯击穿或耐压试验
耐电击穿强度仪型号可分为：
BDJC-10KV
BDJC-30KV
BDJC-50KV
BDJC-100KV
BDJC-150KV

耐电击穿强度仪主要配置：
1、试验主机一台
2、5万伏高压发生器一台
3、全自动微电脑电压调压装置一套(串口方式)
4、试验电极规格(紫铜)(一般厂家为普通黄铜)：试验用电极 ￠25mm两个 ￠75mm一个
5、试验用油盒一只：材质为有机玻璃
6、电磁自动放电装置一套。（即试验完成后，手持放电）
7、电压击穿计算机测控软件一套
8、计算机一套(专用抗强干扰计算机)
9、彩色喷墨打印机一台(惠普品牌)
10、国家一级计量鉴定质检证书一份
11、产品使用说明书一份
12、合格证一份
