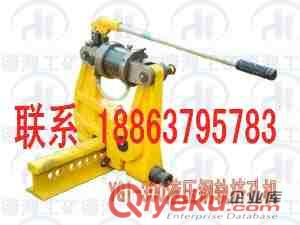

YGI-1050液压挤孔机基本参数规格

液压挤孔机项目型号YGI—500  YGII—300   YGI—1050

适用钢轨类型kg/m   15～24         30           30～50

{zd0}打孔直径，毫米   22         24           31

{zd0}打孔厚度，毫米     11         12           15.5

{zd0}打孔力，T         50          85             105

整机质量，Kg           48          65             126

YGI-1050液压挤孔机产品基本说明

液压挤孔机适合井下作业,液压油缸动力,无需用电,无火花,环保安全,适合危险环境场所使用,如煤矿,油田,危险气体的工厂内

产品介绍：液压钢轨挤孔机（打孔机）运用杠杆原理、液压传动和剪切原理设计而成。利用静压力对钢轨进行挤孔作业。一分钟可打一个孔，该产品具有结构合理，便于携带，方便工作，油路密封性能好，油压稳定，降低劳动强度，提高工作效率，改善轨道施工，维护质量，可延长钢轨使用寿命等特点，是铁道钢轨实行标准化作业的必备工具。特别适合煤矿井下使用，安全不起火花。

YQA型分体式液压钢轨开孔器

一、用途

YQA型分体式液压钢轨开孔器广泛应用于矿山、铁路等部门的铺轨及轨道改造和维修。

二、特点

YQA型分体式液压钢轨开孔器是我单位研制开发的一种，用于路轨开孔的新型工具，其外形大方美观、结构紧凑、体积小、重量轻、操作使用十分方便，开孔效率高，是轨道安装维护的理想工具。

三、技术参数

YQA型分体式液压钢轨开孔器技术参数

型号    开孔规格（mm）  钢轨规格（Kg/m）    重量（Kg）

YQA-24  ￠19               24                    32

YQA-30  ￠22               30                   38

YQA-38  ￠22               38                   45

YQA-43  ￠32               43                   55

YQA-50  ￠32               50                     66

YQA型钢轨开孔器由液压手动泵、高压油管、油管接头、开孔器主体连接组成。使用时根据技术参数选配好合适的开孔模，将阳模装在活塞杆上，阴模装在六角螺套上，用内六角扳旋紧活塞杆及六角螺套上的M8锥端紧定螺钉。固定好模具后可按照以下操作程序进行。

将开孔器主体套在需要开孔的钢轨上，根据钢轨连接板的孔距、结合开孔器主体上的标尺调整好开孔位置后，将标尺下方的六角螺套向钢轨旋靠使开孔的阴模靠紧定位。旋紧手动泵截止阀，旋松手动油箱上的放气螺塞，揿动手动泵手柄，当听到清脆的切孔声，孔已开好。此时旋松手动泵截止阀，油缸活塞杆带动阳模回复到原位，同时将标尺下方的六角螺套反向旋松使阴模远离钢轨。当需要开第二个孔时只要量好孔与孔的中心距，按照开{dy}孔的操作程序继续进行。
