主要结构及工作原理

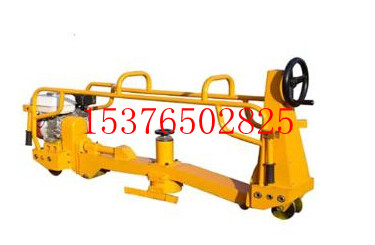

   GM－4型打磨机以(电动机)GX160日本本田汽油机作动力，用A型三角皮带（内周长889毫米）通过传动系统带动砂轮进行磨轨作业。该机主要由机架、传动系统、砂轮、磨圆弧滚轮、走行装置等主要部件组成。机架系用薄钢板角钢焊接而成。砂轮依靠丝杠螺母螺旋进给，走行装置和机架用螺栓连接，走行轮轮缘较高，下道后也可在地面上推行。外形如图所示。

   磨钢轨顶部、侧面可用绝缘轮（或滚轮）；磨轨顶圆弧用滚轮可修磨钢轨圆角部位。

使用及保养注意事项

(一)  使用

1.磨轨机装的GX160小型汽油机（电动机），在正常情况下一般拉绳3～5次即可起动。如未能起动，不要无休止地拉动起动绳，应按汽油机故障内容逐项检查排除后再行起动。

2.汽油机要空载起动，油门放到最小量，新汽油机要有磨合期。当汽油机转速达到1500～2000r/min以上时，离合器才可接合。

3.汽油机燃油必须严格按汽油和机油的容积比20：1配制。新汽油机开始使用的15h内，燃油容积比按15：1配制。

4.由于现场作业风沙尘土较大，严禁在未装空气滤清器的情况下作业。

5.本机砂轮每次进给量要适中，一般在0.05～0.2mm，并要和走行速度相配合，进给量大时，走行速度要相应调慢。

铁路事业的发展关系到我国的长远发展，每一位的铁路工作者都为祖国的铁路事业贡献了自己的力量。我们应该尊敬每一位的铁路工作者，他们的工作有时是牺牲和亲人在一起的时间而换来的。我们也希望的我们的每一个产品都能为铁路工作者提供方便，为铁路事业贡献力量，为广大人民群众提供安全.15376502825

整机重量：≤45㎏

外形尺寸：长900㎜×宽480㎜×高550㎜

内燃式钢轨打磨机是我公司顺应铁路市场的需求，精心设计与研发的一款打磨设备，他能够完全适应各种钢轨平面，侧面和圆弧面。现仲夏时节我公司特推出此产品来迎合市场的需求，欢迎您前来购买咨询，咨询电话15376502825
